Web Helper 가이드¶

웹 기반 실험 관리 및 결과 분석 플랫폼

Web Helper는 CVLab-Kit의 웹 인터페이스로, 실험 실행, 모니터링, 결과 분석을 한 곳에서 처리할 수 있는 통합 플랫폼입니다.

주요 기능¶

🎯 실시간 실험 모니터링¶

GPU 사용률 추적: 3초마다 업데이트되는 실시간 heartbeat
큐 시스템: 여러 실험을 자동으로 순차 실행
SSE 스트리밍: 로그, 메트릭, 상태 변화 실시간 반영

📊 결과 분석 및 비교¶

메트릭 비교 테이블: 여러 실험 결과를 한눈에 비교
차트 시각화: 학습 곡선, 성능 추이, 통계 분석
필터링 및 정렬: 프로젝트, 메트릭, 날짜별 필터링

🌐 분산 실행 지원¶

Server-Client 구조: 중앙 서버가 여러 GPU 클라이언트 관리
자동 부하 분산: idle GPU에 실험 자동 할당
로그 동기화: 원격 실행 결과를 자동으로 중앙 서버에 동기화

시작하기¶

로컬 실행¶

Backend만 실행 (프로덕션):

uv run app.py

Frontend + Backend 개발 모드:

uv run app.py --dev

브라우저에서 http://localhost:8000에 접속하세요.

Synology NAS 배포¶

1. compose.yml 다운로드: - 브라우저에서 docker/compose.yml 열기 - 우클릭 → 다른 이름으로 저장 → compose.yml

2. File Station 업로드: - File Station → /docker/ 폴더 생성 - compose.yml 업로드

3. Container Manager 프로젝트 생성: - Container Manager → 프로젝트 탭 → 새로 만들기 - 경로: /docker 선택 - 파일: compose.yml 선택 - 프로젝트 이름: cvlab-kit 입력 - 완료 → 자동 빌드 (5분 소요)

4. 접속:

http://nas-ip:8000

업데이트: - Container Manager → 컨테이너 선택 → 재시작 (자동 git pull)

데이터 위치: - 로그: /docker/cvlab-kit/logs/ - 출력: /docker/cvlab-kit/outputs/ - DB: /docker/cvlab-kit/web_helper/state/

설정 변경 (선택): - compose.yml에서 GIT_REPO 수정 → 본인 repository 사용

분산 실행¶

서버 (중앙 관리):

uv run app.py --server-only --host 0.0.0.0

클라이언트 1:

uv run app.py --client-only --url http://server-ip:8000

클라이언트 2:

uv run app.py --client-only --url http://server-ip:8000

인터페이스 구성¶

1. Dashboard¶

시스템 전체 개요

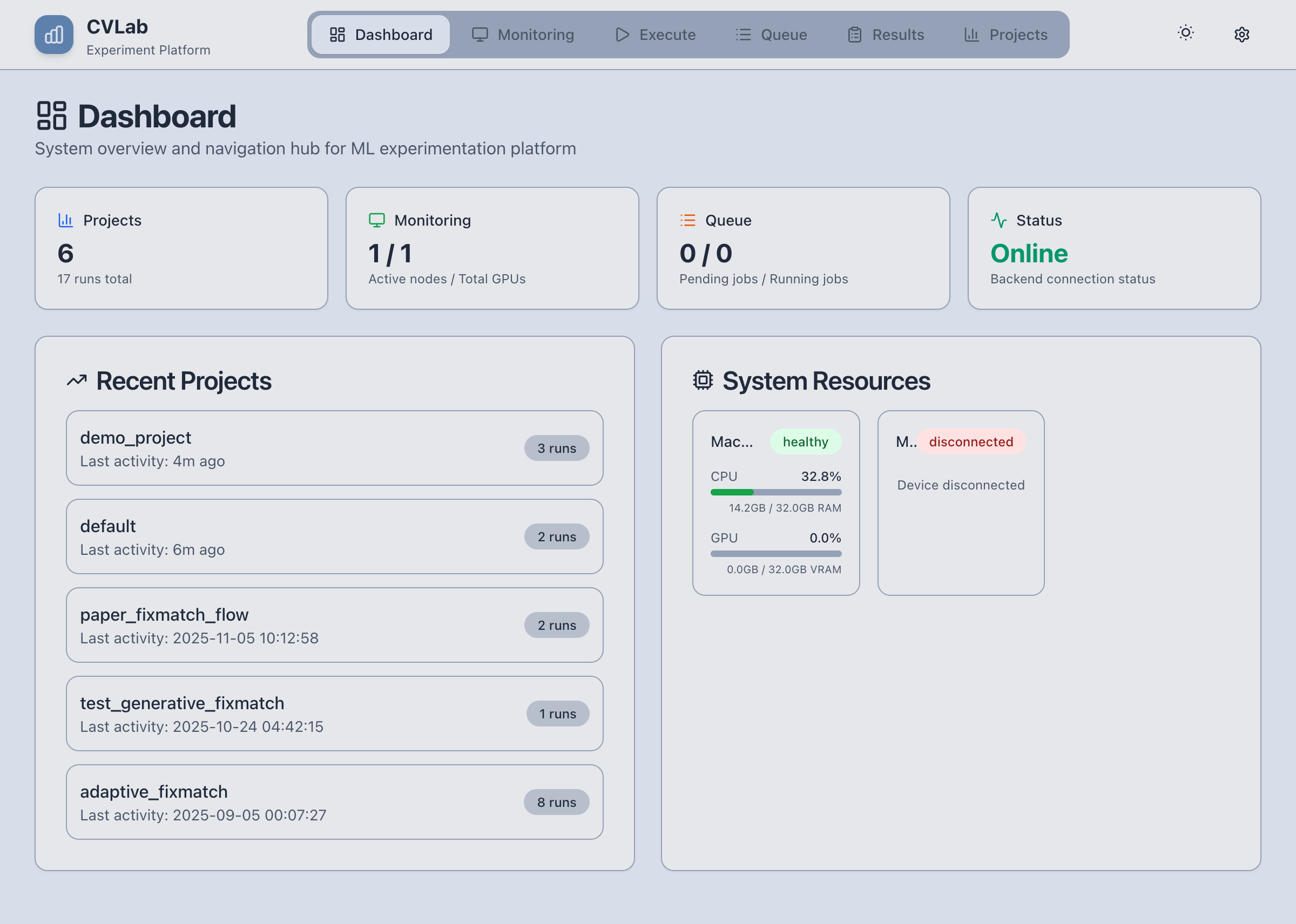

Dashboard

주요 기능:

전체 프로젝트 현황 (프로젝트 수, 총 실험 수)
최근 실험 실행 타임라인
GPU 사용률 모니터링
시스템 상태 한눈에 파악

2. Projects 탭¶

프로젝트별 실험 결과 관리

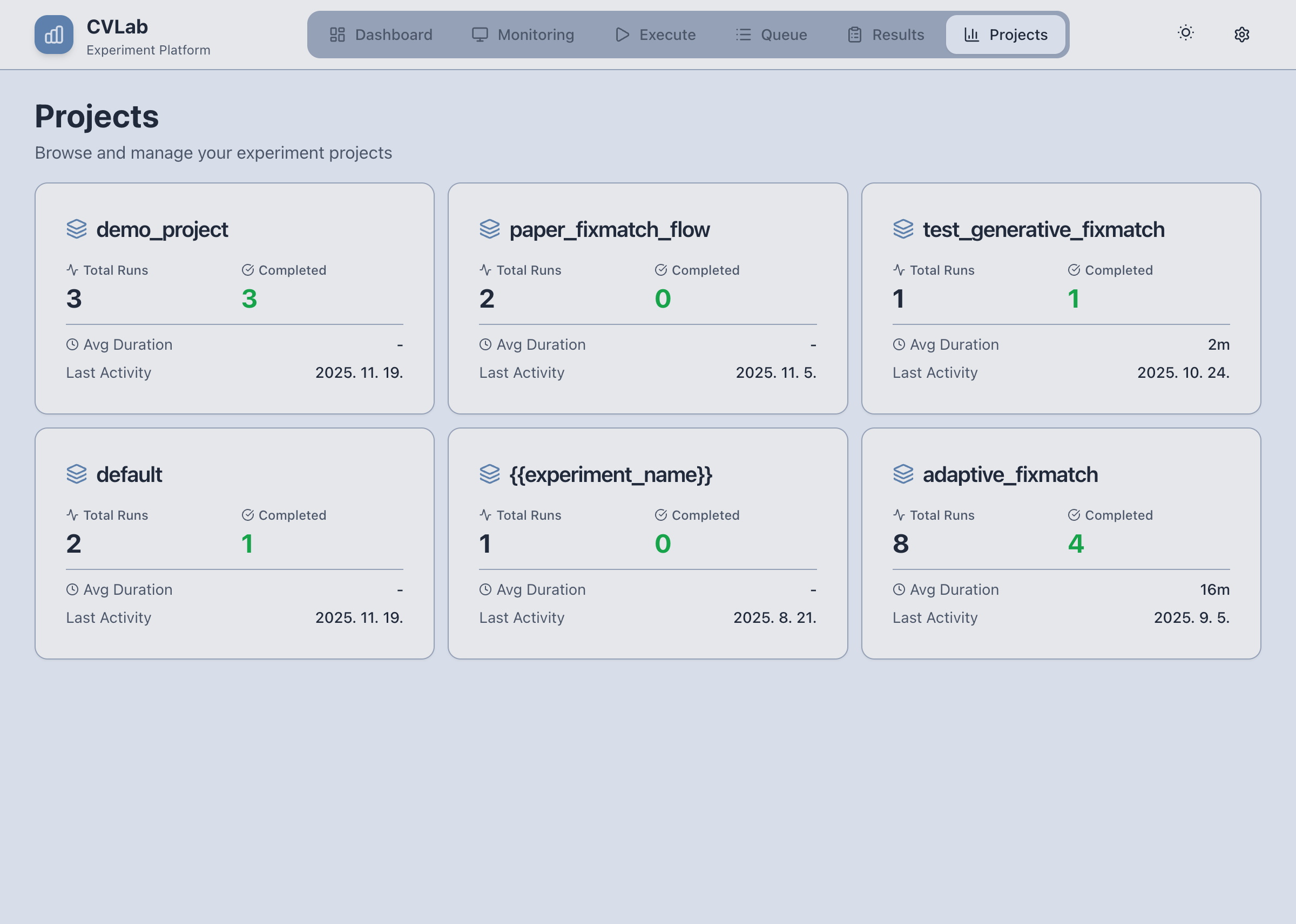

Projects

주요 기능:

프로젝트별 실험 결과 목록
Run 이름, 날짜, 메트릭 한눈에 확인
실험 재실행, 삭제, 설정 확인

워크플로우:

프로젝트 선택 → 실험 목록 확인
특정 실험 클릭 → 상세 정보 모달 열림
설정 YAML 확인 → 재실행 가능

프로젝트 상세 화면:

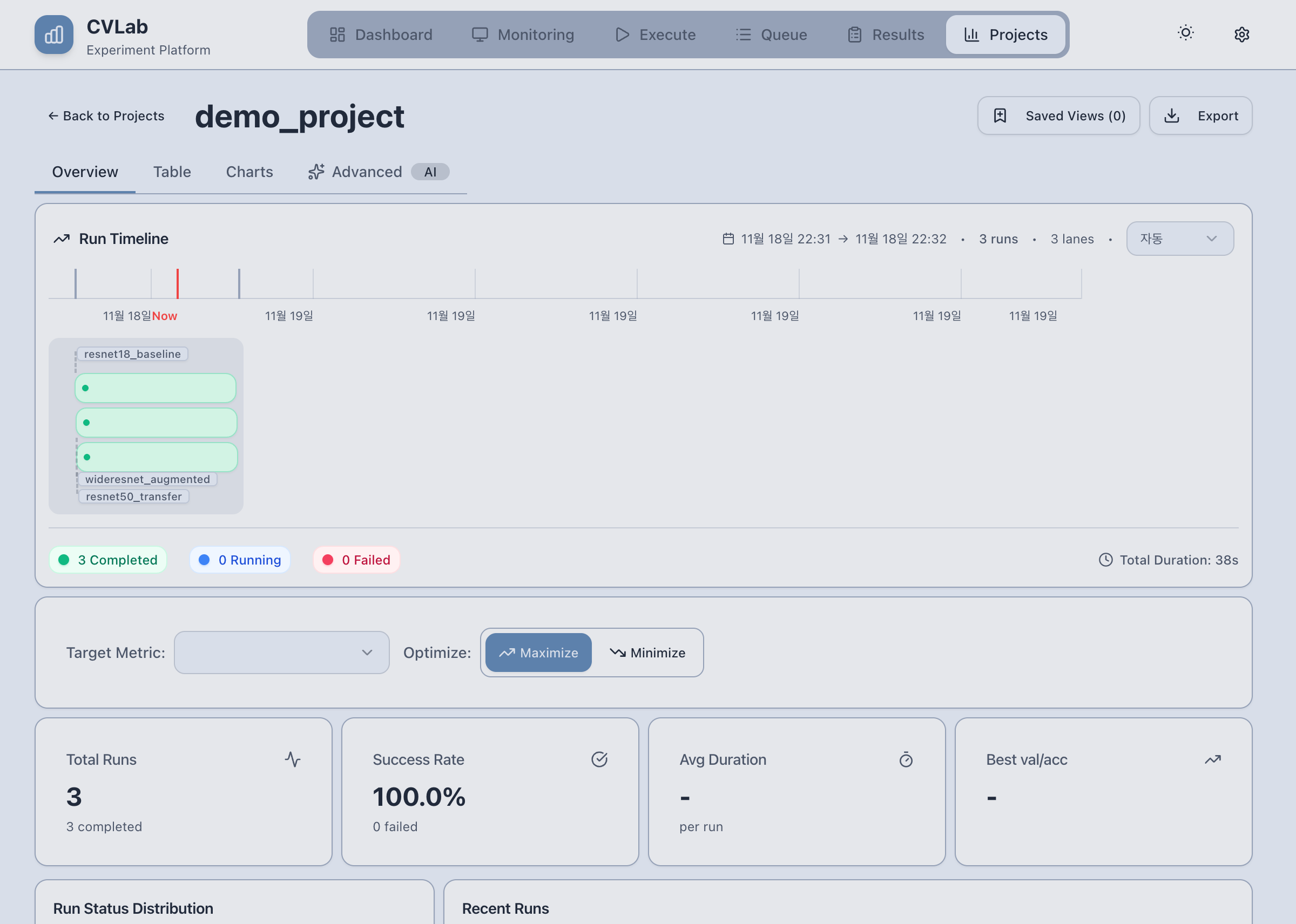

Project Detail

Timeline: 실험 실행 시간별 분포
Statistics: 핵심 메트릭 통계
AI Recommendations: 성능 개선 제안

3. Execute 탭¶

새로운 실험 설정 및 실행

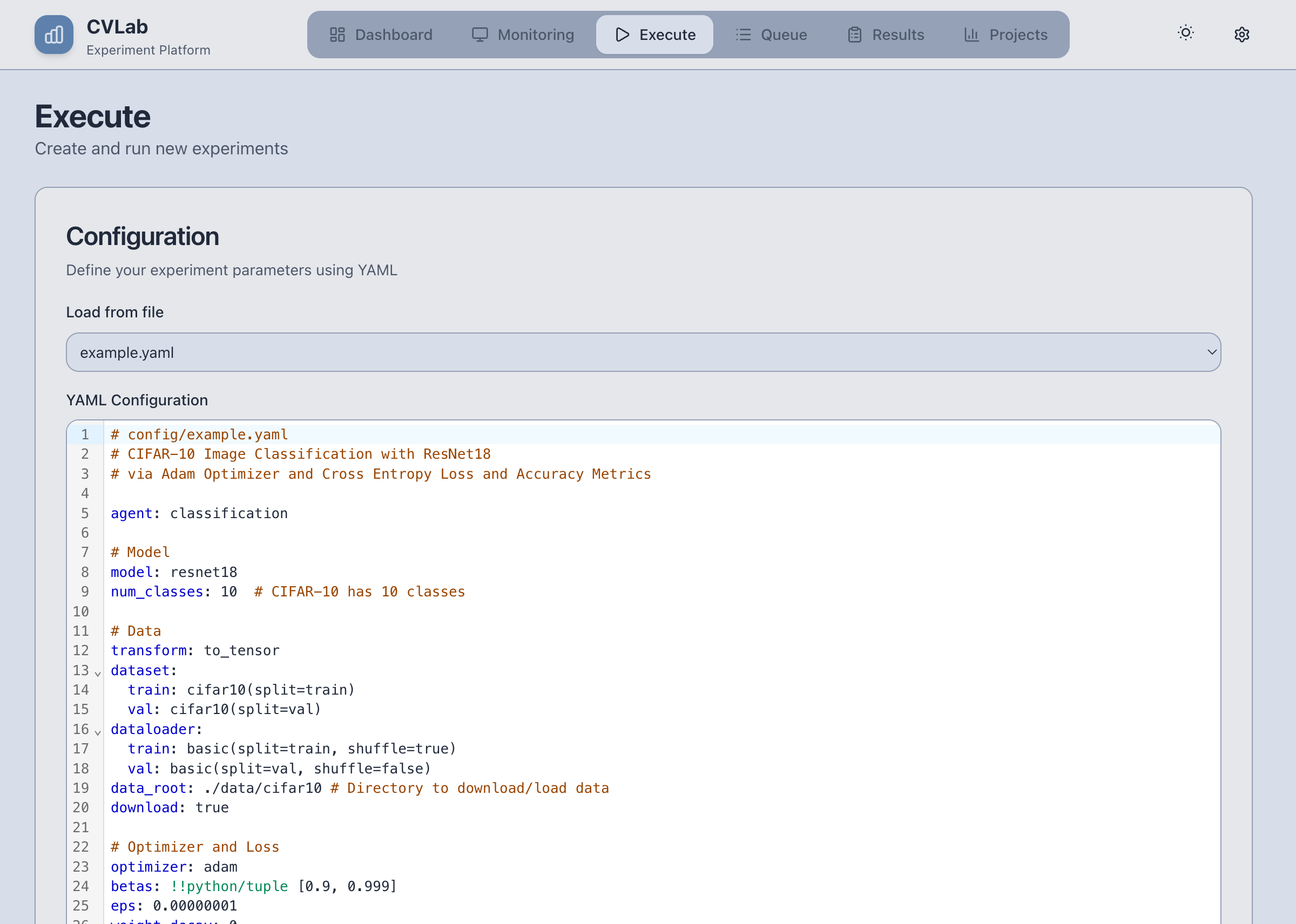

Execute

주요 기능:

YAML 설정 에디터 (CodeMirror)
Dry-run 검증 버튼
Grid Search 자동 확장 미리보기
큐에 추가 또는 즉시 실행

워크플로우:

YAML 작성: 에디터에서 설정 파일 작성/수정
Dry-run 검증: "Validate" 버튼으로 설정 검증
Grid Search 확인: 리스트 값이 있으면 몇 개 실험 생성되는지 확인
큐에 추가: "Add to Queue" 버튼으로 실험 대기열에 추가

팁:

Ctrl+Space: 자동완성
Ctrl+F: 검색
Grid Search 사용 시: lr: [0.001, 0.01, 0.1] 형태로 작성

4. Queue 탭¶

실험 대기열 및 실행 상태 관리

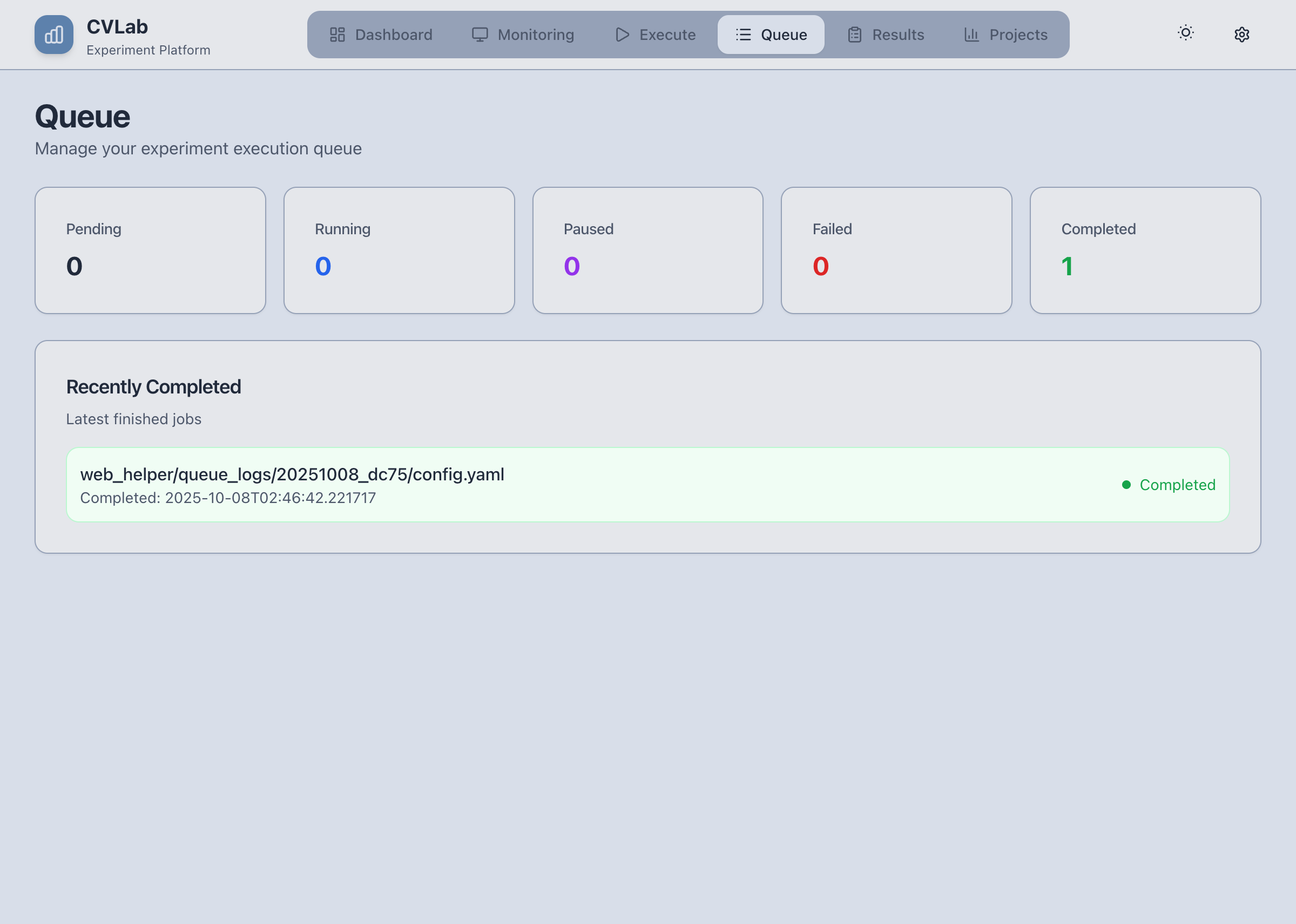

Queue

주요 기능:

실시간 큐 상태 확인 (Pending, Running, Completed, Failed)
실험 취소, 우선순위 변경
로그 실시간 스트리밍
실행 시간, 남은 epoch 확인

상태 표시:

🟡 Pending: 대기 중
🔵 Running: 실행 중
🟢 Completed: 완료
🔴 Failed: 실패

워크플로우:

실험이 큐에 추가되면 자동으로 idle GPU 탐색
GPU가 사용 가능하면 자동으로 실험 시작
실행 중 로그는 실시간으로 표시
완료되면 다음 실험이 자동으로 시작

5. Monitoring 탭¶

GPU 서버 모니터링

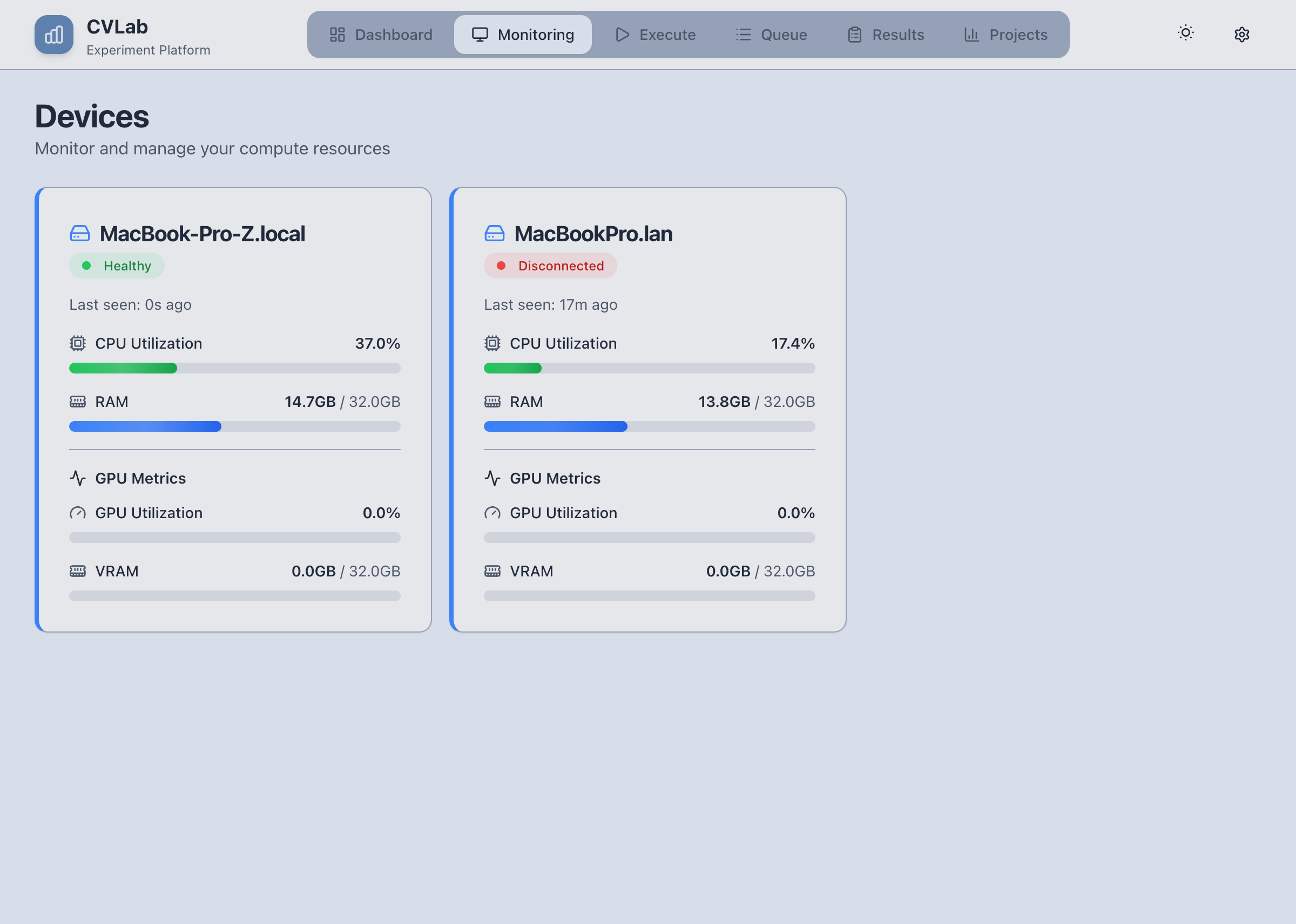

Monitoring

주요 기능:

모든 클라이언트의 GPU 상태 실시간 확인
GPU 메모리 사용률, 온도, 사용 중인 프로세스
3초마다 heartbeat 업데이트
Idle/Busy 상태 자동 감지

정보 표시:

Device Name: 서버 이름
GPU Model: GPU 종류 (e.g., NVIDIA RTX 3090)
Memory: 사용 중 / 전체 메모리 (e.g., 8GB / 24GB)
Utilization: GPU 사용률 (%)
Status: idle (녹색) / busy (빨강)

팁:

Heartbeat이 3초 이상 끊기면 클라이언트가 오프라인으로 표시됨
여러 클라이언트 연결 시 부하 분산 자동 처리

디바이스 삭제:

Disconnected 상태 (60초 이상 heartbeat 없음)의 디바이스만 삭제 가능
카드 우측 상단의 휴지통 아이콘 클릭
삭제 후 목록에서 자동으로 제거

6. Results 탭¶

실험 실행 이력 및 결과 분석

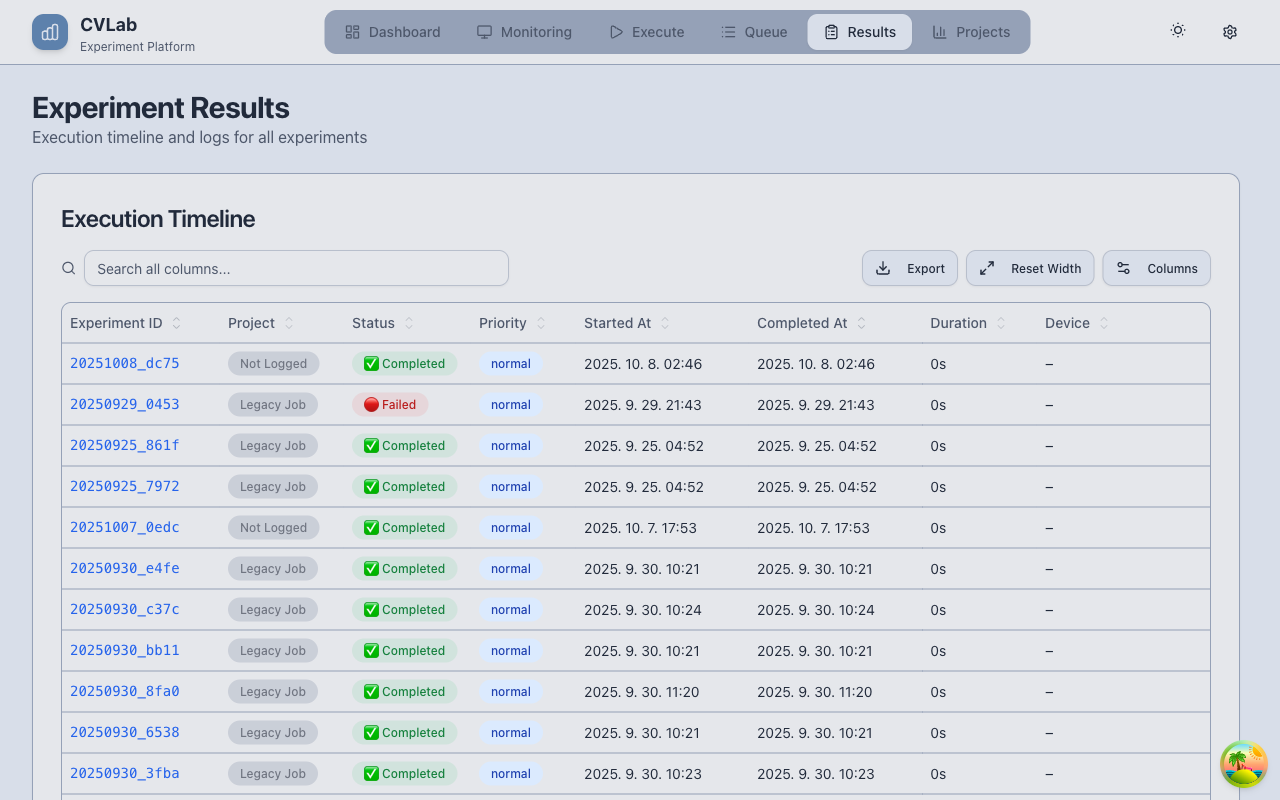

Results

주요 기능:

모든 실험 실행 이력을 시간순으로 정렬
실험 상태, 메트릭, 실행 시간 확인
프로젝트별 필터링
실험 재실행 및 상세 정보 확인

워크플로우:

타임라인 확인: 최근 실행된 실험들의 시간별 분포
필터링: 프로젝트, 상태, 날짜별로 필터링
상세 확인: 실험 클릭 시 메트릭, 설정, 로그 확인
비교 분석: 여러 실험 선택 후 메트릭 비교

팁:

테이블 컬럼 정렬 가능 (클릭)
검색으로 특정 실험 빠르게 찾기
실패한 실험은 빨간색으로 표시

설정 항목:

Log Directory: ./logs/ (기본값)
Refresh Interval: SSE 업데이트 주기 (기본 3초)
Theme: Light/Dark 모드
Reindex: 로그 파일 강제 재스캔

7. Components 탭¶

Agent 및 Component 버전 관리

주요 기능:

모든 Agent/Component의 버전 히스토리 관리
코드 뷰어 (Outline 네비게이션 포함)
버전 비교 및 롤백
로컬 파일 스캔 및 서버 동기화

인터페이스 구성:

┌─────────────────────────────────────────────────────────────┐
│  Components                                                  │
├──────────────┬──────────────────────────┬───────────────────┤
│ Category     │ Code Viewer              │ Outline           │
│ ├─ agent     │                          │                   │
│ ├─ model     │ # Component 코드         │ ├─ Class          │
│ ├─ transform │ class MyModel(Model):    │ │ ├─ __init__     │
│ └─ ...       │   def forward(self, x):  │ │ └─ forward      │
│              │     ...                   │ └─ Function       │
│ Components   │                          │                   │
│ ├─ resnet18  │                          │                   │
│ └─ unet      │                          │                   │
└──────────────┴──────────────────────────┴───────────────────┘

워크플로우:

카테고리 선택: 좌측에서 agent, model, transform 등 선택
컴포넌트 선택: 해당 카테고리의 컴포넌트 목록에서 선택
코드 확인: 중앙 코드 뷰어에서 현재 활성 버전 코드 확인
Outline 네비게이션: 우측 Outline에서 클래스/함수 클릭 시 해당 위치로 스크롤
버전 관리: Version History에서 과거 버전 확인 및 Activate로 롤백

버튼:

Scan Local: 로컬 cvlabkit/ 폴더 스캔 후 새 버전 등록
Activate: 선택한 버전을 활성 버전으로 설정 (롤백)
View: 과거 버전 코드 확인

팁:

코드 변경 후 Scan Local로 새 버전 등록
Outline 클릭으로 긴 파일에서 빠르게 이동
문제 발생 시 이전 버전으로 즉시 롤백 가능

자세한 내용: Component Sync 문서

8. Notification 시스템¶

우측 슬라이드 알림 패널

주요 기능:

사용자 응답이 필요한 알림 관리
Component 버전 충돌 시 해결 옵션 제공
미응답 알림 자동 저장 (페이지 새로고침 후에도 유지)

알림 유형:

유형	설명	액션
`sync_conflict`	로컬-서버 버전 충돌	Upload / Download / Skip
`info`	일반 정보	확인
`warning`	경고	확인
`error`	오류	확인

Sync Conflict 알림:

로컬 코드가 서버와 다를 때 Interactive 모드에서 알림 발생:

Upload to Server: 로컬 버전을 서버에 업로드하고 활성화
Download from Server: 서버 버전으로 로컬 덮어쓰기
Skip: 동기화하지 않고 로컬 유지

사용법:

헤더 우측 벨 아이콘 클릭
알림 패널이 우측에서 슬라이드
각 알림에서 원하는 액션 선택
처리된 알림은 자동으로 제거

미응답 알림:

브라우저 localStorage에 자동 저장
다음 세션에서도 알림 유지
벨 아이콘에 미읽음 개수 표시

실시간 기능¶

SSE (Server-Sent Events)¶

Web Helper는 SSE를 사용하여 다음 정보를 실시간으로 업데이트합니다:

// Frontend: SSE 연결 (자동)
const eventSource = new EventSource('/events/stream');

eventSource.addEventListener('device_update', (event) => {
  // GPU 상태 업데이트
});

eventSource.addEventListener('queue_update', (event) => {
  // 큐 상태 업데이트
});

eventSource.addEventListener('metric_update', (event) => {
  // 메트릭 업데이트
});

업데이트 이벤트:

device_update: GPU heartbeat (3초마다)
device_removed: 디바이스 삭제 알림
queue_update: 큐 상태 변화 (실험 추가/시작/완료)
metric_update: 새로운 메트릭 기록
log_update: 실행 로그 스트리밍

API 엔드포인트¶

프로젝트 및 실험¶

## 모든 프로젝트 목록
GET /api/projects

## 특정 프로젝트의 실험 목록
GET /api/runs?project=my_project

## 실험 상세 정보
GET /api/run/{project}/{run_name}

## 실험 재실행
POST /api/run/rerun
{
  "project": "my_project",
  "run_name": "experiment_1",
  "config": {...}
}

큐 관리¶

## 큐에 실험 추가
POST /api/queue/add
{
  "project": "my_project",
  "config_yaml": "...",
  "priority": 0
}

## 큐 목록
GET /api/queue

## 실험 취소
POST /api/queue/cancel/{experiment_id}

디바이스 모니터링¶

## 디바이스 목록
GET /api/devices

## Heartbeat 전송 (클라이언트)
POST /api/devices/heartbeat
{
  "device_name": "gpu_server_01",
  "gpus": [...]
}

## 디바이스 삭제 (disconnected 상태만 가능)
DELETE /api/devices/{host_id}

Component 버전 관리¶

## 전체 버전 목록
GET /api/components/versions

## 카테고리별 목록
GET /api/components/versions/{category}

## 특정 컴포넌트 버전 히스토리
GET /api/components/versions/{category}/{name}

## 해시로 코드 조회
GET /api/components/versions/hash/{hash}

## 새 버전 업로드
POST /api/components/versions/upload
{
  "path": "agent/classification.py",
  "content": "..."
}

## 버전 활성화 (롤백)
POST /api/components/versions/activate
{
  "hash": "a1b2c3d4e5f6..."
}

## 로컬 스캔 후 등록
POST /api/components/versions/scan

실시간 이벤트¶

## SSE 스트림 연결
GET /events/stream

파일 시스템 구조¶

Web Helper는 파일 기반 통신을 사용하여 cvlabkit과 완전히 분리되어 있습니다.

logs/
├── <project>/
│   ├── <run_name>.csv        # 메트릭 (epoch, loss, accuracy, ...)
│   ├── <run_name>.yaml       # 실험 설정
│   └── <run_name>.pt         # 체크포인트

web_helper/
├── state/
│   └── db.sqlite             # 실험 인덱스, 큐, 디바이스 상태
└── queue_logs/
    └── <project>/
        └── <experiment_id>/
            ├── config.yaml   # 큐 실험 설정
            ├── stdout.log    # 표준 출력
            └── stderr.log    # 에러 로그

작동 원리:

cvlabkit (CLI)가 ./logs/에 결과 기록
web_helper가 watchdog로 파일 변경 감지
변경 감지 시 DB 업데이트 및 SSE 이벤트 발생
프론트엔드가 실시간으로 UI 업데이트

분산 실행 시나리오¶

시나리오 1: 단일 서버 + 여러 클라이언트¶

서버 (중앙 관리, GPU 없음):

uv run app.py --server-only --host 0.0.0.0

클라이언트 1 (GPU 서버 A):

uv run app.py --client-only --url http://server:8000

클라이언트 2 (GPU 서버 B):

uv run app.py --client-only --url http://server:8000

워크플로우:

서버에서 실험 설정 및 큐에 추가
클라이언트가 3초마다 heartbeat 전송
서버가 idle GPU를 감지하면 실험 할당
클라이언트가 실험 실행 후 로그 동기화
서버에서 모든 결과 확인

시나리오 2: 로컬 통합 환경¶

로컬 GPU가 있는 경우:

uv run app.py

웹 UI + 로컬 GPU 실행 모두 가능

문제 해결¶

실험이 큐에서 시작되지 않음¶

원인:

모든 GPU가 busy 상태
클라이언트 heartbeat 끊김
설정 파일 오류

해결:

Devices 탭에서 GPU 상태 확인
클라이언트 로그 확인: tail -f /tmp/cvlab_client.log
Execute 탭에서 Dry-run 검증

SSE 연결이 끊김¶

원인:

네트워크 문제

해결:

브라우저 콘솔에서 에러 확인
페이지 새로고침

메트릭이 표시되지 않음¶

원인:

CSV 파일 형식 오류
인덱싱 지연

해결:

logs/<project>/<run_name>.csv 파일 확인
Settings 탭에서 "Reindex" 버튼 클릭
CSV 헤더가 올바른지 확인 (epoch, loss, accuracy, ...)
